چگونه تراز موتور و گیربکس را در بالابر زنجیری چرخ دستی موتوری بررسی کنیم؟

سلام! به‌عنوان تامین‌کننده بالابرهای زنجیری چرخ دستی موتوری، من از نزدیک دیدم که حفظ این ماشین‌ها در شرایط درجه یک چقدر حیاتی است. یکی از جنبه های کلیدی نگهداری بالابر زنجیر چرخ دستی موتوری، بررسی تراز موتور و گیربکس است. در این وبلاگ، نحوه انجام این کار را به شما آموزش خواهم داد.

چرا تراز مهم است

قبل از اینکه به نحوه انجام آن بپردازیم، اجازه دهید به سرعت در مورد اینکه چرا همسویی موتور و گیربکس بسیار مهم است صحبت کنیم. وقتی موتور و گیربکس به درستی در یک راستا قرار نگیرند، می تواند منجر به یک سری مشکلات شود. برای شروع، ناهماهنگی باعث لرزش بیش از حد می شود. این لرزش نه تنها بالابر را پر سر و صدا می کند بلکه باعث فرسودگی سریعتر قطعات نیز می شود. پیچ‌ها می‌توانند شل شوند، یاتاقان‌ها می‌توانند پیش از موعد از کار بیفتند، و طول عمر کلی بالابر می‌تواند به میزان قابل توجهی کاهش یابد.

موضوع دیگر افزایش مصرف انرژی است. یک موتور نامناسب باید برای انتقال نیرو به گیربکس سخت‌تر کار کند، به این معنی که برق بیشتری مصرف می‌کند. با گذشت زمان، این می تواند به یک صورت حساب سنگین اضافه شود. به علاوه، ناهماهنگی همچنین می تواند منجر به سایش ناهموار دنده شود که می تواند منجر به خرابی دنده و تعمیرات پرهزینه شود.

ابزارهایی که نیاز دارید

برای بررسی تراز موتور و گیربکس در بالابر زنجیر چرخ دستی موتوردار، به چند ابزار نیاز دارید. اول از همه، یک نشانگر شماره گیری ضروری است. این ابزار به شما امکان می دهد فواصل کوچک را با دقت بالا اندازه گیری کنید، که در تراز کردن بسیار مهم است. شما همچنین به یک خط مستقیم نیاز دارید تا به شما کمک کند تراز را به صورت بصری بررسی کنید و در صورت نیاز مقداری شیلد برای انجام تنظیمات لازم دارید. علاوه بر این، یک آچار گشتاور برای سفت کردن پیچ ها با مشخصات صحیح پس از انجام هر گونه تنظیمات ضروری است.

گام به گام ترازبندی را بررسی کنید

مرحله 1: آماده سازی

قبل از شروع بررسی تراز، مطمئن شوید که بالابر خاموش است و از منبع برق جدا شده است. این برای امنیت شماست. شما نمی خواهید بالابر در حالی که روی آن کار می کنید ناگهان شروع به حرکت کند. همچنین سطوح موتور و گیربکس را که تراز بررسی می شود تمیز کنید. هر گونه کثیفی یا زباله می تواند بر دقت اندازه گیری شما تأثیر بگذارد.

مرحله 2: بازرسی بصری

برای بررسی سریع بصری تراز، از خط مستقیم استفاده کنید. خط مستقیم را روی کوپلینگ بین موتور و گیربکس قرار دهید. به دنبال هر شکاف آشکار یا ناهماهنگی باشید. اگر متوجه شکاف قابل توجهی در یک طرف شدید، این نشانه واضحی است که تراز باید تنظیم شود. با این حال، بازرسی بصری به تنهایی کافی نیست. برای اندازه گیری دقیق تر باید از نشانگر شماره گیری استفاده کنید.

مرحله 3: نشانگر شماره گیری را نصب کنید

نشانگر صفحه را به گونه ای روی محور موتور نصب کنید که نوک نشانگر کوپلینگ سمت گیربکس را لمس کند. مطمئن شوید که نشانگر به طور ایمن وصل شده است و نوک آن بر سطح کوپلینگ عمود است. این کار اندازه گیری دقیق را تضمین می کند.

مرحله 4: اندازه گیری کنید

شفت موتور را به آرامی با دست بچرخانید. همانطور که شفت را می چرخانید، نشانگر شماره گیری تغییر فاصله بین موتور و گیربکس را نشان می دهد. اندازه گیری ها را در چندین نقطه اطراف کوپلینگ انجام دهید، معمولاً در فواصل 90 درجه (0، 90، 180 و 270 درجه). این اندازه گیری ها را ثبت کنید.

مرحله 5: اندازه گیری ها را تجزیه و تحلیل کنید

اندازه گیری هایی را که انجام داده اید مقایسه کنید. اگر قرائت ها در اطراف کوپلینگ ثابت باشد، به این معنی است که هم ترازی خوب است. با این حال، اگر تفاوت قابل توجهی در قرائت وجود داشته باشد، نشان دهنده عدم همسویی است. به عنوان مثال، اگر خوانش در 0 درجه بسیار بیشتر از خواندن در 180 درجه باشد، به این معنی است که یک ناهماهنگی زاویه ای وجود دارد. اگر خوانش ها در یک طرف کوپلینگ بیشتر از طرف دیگر متفاوت باشد، می تواند یک ناهماهنگی موازی باشد.

مرحله 6: تنظیمات را انجام دهید

اگر متوجه شدید که موتور و گیربکس در هم تراز نیستند، باید تنظیمات را انجام دهید. با شل کردن پیچ‌هایی که موتور را به محل نصب آن می‌بندند، شروع کنید. در صورت لزوم از شیم ها برای بالا بردن یا پایین آوردن موتور برای اصلاح تراز استفاده کنید. برای ناهماهنگی زاویه ای، ممکن است لازم باشد موقعیت موتور را با دقت بیشتری تنظیم کنید. پس از انجام تنظیمات، پیچ ها را با استفاده از آچار گشتاور مطابق با مشخصات سازنده محکم کنید.

مرحله 7: دوباره Alignment را بررسی کنید

پس از انجام تنظیمات، تراز را دوباره با استفاده از نشانگر شماره گیری بررسی کنید. فرآیند اندازه گیری را تکرار کنید تا مطمئن شوید که تراز در محدوده تحمل قابل قبول است. اگر باز هم درست نیست، ممکن است لازم باشد تنظیمات بیشتری انجام دهید.

مسائل و راه حل های همسویی مشترک

ناهماهنگی زاویه ای

همانطور که قبلا ذکر شد، ناهماهنگی زاویه ای زمانی اتفاق می افتد که محور موتور و گیربکس موازی نباشند. این می تواند به دلیل نصب نادرست یا فرسودگی در طول زمان ایجاد شود. برای رفع انحراف زاویه ای، از شیم ها استفاده کنید تا موتور را کمی کج کنید. ممکن است لازم باشد تنظیمات کوچک و تدریجی انجام دهید و بعد از هر تنظیم، تراز را دوباره بررسی کنید.

ناهماهنگی موازی

ناهماهنگی موازی زمانی اتفاق می‌افتد که محور موتور و گیربکس موازی باشند اما از یکدیگر فاصله بگیرند. این می تواند به دلیل شل بودن اتصال یا اتصال آسیب دیده باشد. برای اصلاح ناهماهنگی موازی، از شیلنگ ها برای حرکت دادن موتور به صورت افقی یا عمودی استفاده کنید تا زمانی که محورها به درستی تراز شوند.

محدوده محصولات ما

در شرکت ما طیف گسترده ای از بالابرهای زنجیر چرخ دستی موتوری با کیفیت بالا را ارائه می دهیم. ماSnn - بالابر زنجیر برقی با سرعت بالابرای برنامه هایی طراحی شده است که سرعت در آنها ضروری است. این برای دوام ساخته شده است و می تواند بارهای سنگین را به راحتی تحمل کند.

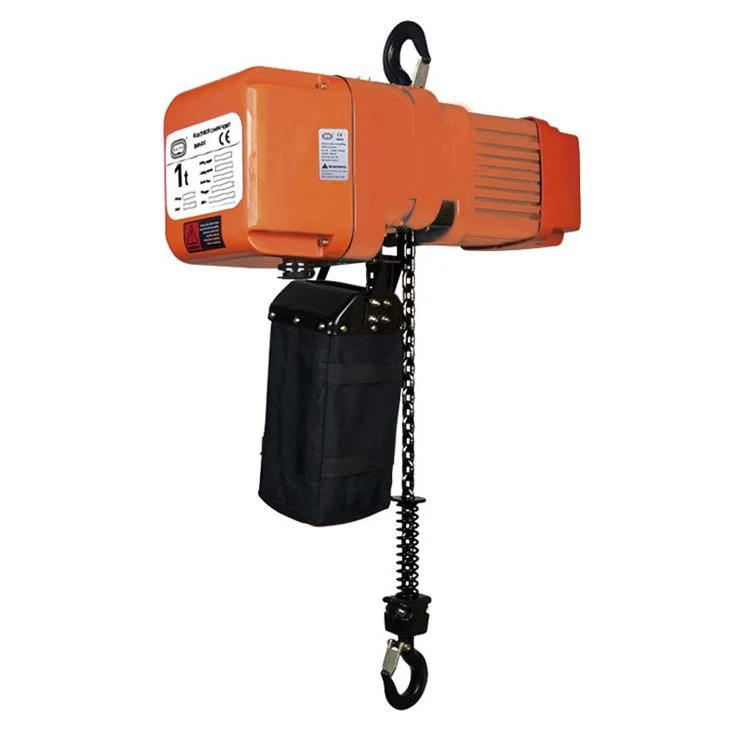

اگر از نظر کنترل سرعت به انعطاف پذیری بیشتری نیاز دارید، ماSnn - b بالابر زنجیر برقی با سرعت متغیرانتخاب کاملی است شما می توانید سرعت را بر اساس نیازهای خاص خود تنظیم کنید و آن را برای کارهای مختلف مناسب کنید.

و برای کسانی که به بالابر زنجیر چرخ دستی موتوردار با قابلیت مانور عالی نیاز دارند، مابالابر زنجیر چرخ دستی موتوردار Snn - d2یک گزینه درجه یک است. کار با آن آسان است و می توان از آن در محیط های مختلف صنعتی استفاده کرد.

نتیجه گیری

بررسی تراز موتور و گیربکس در بالابر زنجیر چرخ دستی موتوردار یک کار تعمیر و نگهداری مهم است که می تواند در دراز مدت در زمان و هزینه شما صرفه جویی کند. با دنبال کردن مراحل ذکر شده در این وبلاگ و استفاده از ابزار مناسب، می توانید اطمینان حاصل کنید که بالابر خود به خوبی و کارآمد عمل می کند.

اگر به دنبال یک بالابر زنجیر چرخ دستی موتوردار جدید هستید یا به اطلاعات بیشتری در مورد تراز و نگهداری نیاز دارید، در تماس با آن درنگ نکنید. ما اینجا هستیم تا به شما کمک کنیم تا بهترین راه حل را برای نیازهای خود پیدا کنید. همین امروز با ما تماس بگیرید تا بحث تدارکات را شروع کرده و عملیات بالابر خود را به سطح بعدی ببرید.
